检测长水口套管振动的方法有多种，目前主要通过测量与长水口套管直接相连的操作臂的振动。长水口套管振动必然引起操作臂的振动，这也是现场操作工人经常通过手握操作臂感知振动差异来判断下渣的原因。通过提取钢水浇注时振动信号特征，把人工观测的经验转化为计算机系统自动识别，从而准确判断下渣，这是本系统研制成功的关键所在。
技术参数
下渣检测有效性：大于96％
中包液面控制精度：±0.5T
系统反应时间：小于0.5s
传感器参数：重量：小于5K；
尺寸：200×100×80mm
保护：多层全钢保护外壳加压缩空气冷却保护，
环境温度可达150℃；
寿命：大于两年
控制柜尺寸：20000H×600W×600D m
振动式大包下渣检测技术（国家发明专利，专利号:200510050311.X）
* 采用矢量量化处理技术获取大包下渣的振动特征参数，能自动排除水口滑板开关动作及其它外界干扰，具有96％以上的下渣报警准确度；
* 系统安装方便，无须对现场设备及钢包进行任何改造；
* 调试周期短，一周即可完成，安装调试不影响连铸生产；
* 设备操作简单，可靠性高，几乎可免于维护。
振动信号增效装置（国家发明专利，专利号:200910100688.X）
有效隔离外界干扰、提高信噪比、远离高温区。
中包液位自动控制技术（国家发明专利，专利号:200710067218.9）
多路振动信号提取、提高大包下渣检测有效性、抑制大包卷渣、液位控制精度:0.5T。
远程监控技术（国家发明专利，专利号：200910152594.7）
* 轻松实现下渣检测系统的远程监测与故障诊断；
* 具备远程系统调试与控制功能；
* 实现远程系统升级与维护。
1、可有效降低中间包渣厚，提高连铸坯质量，防止钢水二次氧化，尤其是提高钢包更换期
间的过渡坯质量。在首钢、邢钢、兴澄、武钢等钢厂使用表明，与人工相比中间包渣厚
减少25%以上。
2、可提高钢水收得率。为了防止钢包下渣，经验缺乏的操作工不得不提前关闭水口，尤其
是在浇铸优质品种钢时更是如此，这样就造成钢包中剩余钢水量增加。采用该下渣检测
技术，下渣时能够及时关闭滑动水口，在保证连铸坯质量的前提下，提高钢水收得率。
3、提高中间包使用寿命，增加连铸炉数,控制中间包渣量，可减轻钢渣对中间包耐火材料
的侵蚀作用，从而提高中间包寿命。
4、控制下渣量，可使钢包滑动水口的扩径减小，提高滑板和长水口的使用寿命。
5、可对中包液面进行自动控制，稳定中间包液位，降低工人劳动强度，稳定连铸生产。
6、设备结构简单安装方便，无需改造连铸车间现有设备，安装使用费用低。
7、系统使用几乎可免维护，维护费用低。
大包下渣兴澄特钢案例
杭州谱诚泰迪实业有限公司VSD2000振动式钢包下渣检测系统被国内各大钢厂配套安装，截止目前已在国内外各大钢厂的连铸线上使用超过200套。兴澄特钢非常注重钢铁品质，早在2006年先后就对它们旗下的企业安装了我公司的大包下渣检测，因效果良好，还对该产品在集团内的其它炼钢企业做了推广。。。。。。
江阴兴澄特种钢铁有限公司简介
江阴兴澄特种钢铁有限公司隶属中信特钢集团，由香港中信泰富有限公司于一九九三年投资成立，现为国家火炬计划重点高新技术企业，中国特钢企业协会会长单位，中国首家4A级国家标准化良好行为企业，江苏省十佳节能减排示范企业。
江阴兴澄特种钢铁有限公司的炼钢、轧钢、检测等主要装备设施均从国外引进，生产过程均采用国际先进工艺，现已成为国内生产高标准轴承钢、高级齿轮钢、合金弹簧钢、合金管坯钢、高级系泊链钢、易切削非调质钢和电渣钢等优特钢的主要基地，主要产品都获得国际质量认证，多种高等级产品的产销量在国内多年领先，其中∮1000mm的连铸圆坯填补了世界空白。公司有11个国家重点新产品，12个产品获冶金产品实物质量金杯奖，43个产品获江苏省重点高新技术产品称号，拥有54项国家专利，主持及参与起草修订多项国家及冶金产品技术标准，承担两项国家冶金课题的攻关项目。
公司的战略目标：建成全球最具竞争力的特钢企业
大包下渣检测项目介绍
在一包钢水的浇注末期，浮在钢水表面的钢渣会逐渐流入中间包，过多的中间包钢渣会使钢水的洁净度降低，加快中间包衬的侵蚀，降低连浇炉数，影响铸坯质量和连铸生产过程，严重时会导致拉漏事故。因此，必须在浇注末期对钢水下渣进行监测和控制。
VSD2000连铸钢包下渣检测系统通过感受机械操作臂的振动来检测连铸过程中的下渣。在钢水浇注过程中，钢水流经长水口注入中间包时，钢水冲击长水口壁引起用来支撑长水口的机械操作臂振动。由于钢渣比重不到钢水比重的一半，浮在钢水表面，在一包钢水即将浇注完毕时，钢渣才出现，此时由于钢渣轻，粘度大，流动性也差，钢水与钢渣的混流对长水口壁的冲击作用力与纯钢水的冲击作用力存在较大的差异。因此本系统主要通过测量分析机械操作臂的振动差异监测连铸钢包的下渣。
兴澄特钢安装大包下渣检测系统具体如下：
1． 2006年11月：兴澄特钢花山分厂三炼钢3#连铸线，50吨钢包，四流方坯。（一台）
2． 2007年5月：兴澄特钢花山分厂三炼钢，1#和2#连铸线，50吨钢包，四流方坯。（两台）
3． 2007年10月：兴澄特钢滨江分厂二炼钢，1＃、2＃连铸线，100吨钢包。分别为四流和三流大圆坯。 （两台）
4． 2008年8月：兴澄特钢滨江分厂三期工程中的1＃、2＃连铸机，150吨钢包，分别为五流方坯和三流大方坯。（两台）
5． 2008年9月：兴澄特钢滨江分厂二期工程中的3＃连铸机，100吨钢包，三流大圆坯。（一台）
6． 2010年4月：兴澄特钢三期3#连铸机投入运行，150吨钢包，三流大圆坯。（一台）

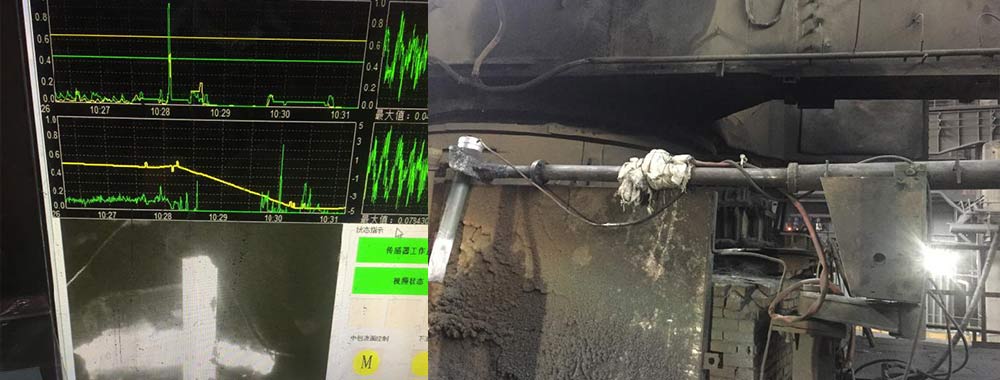

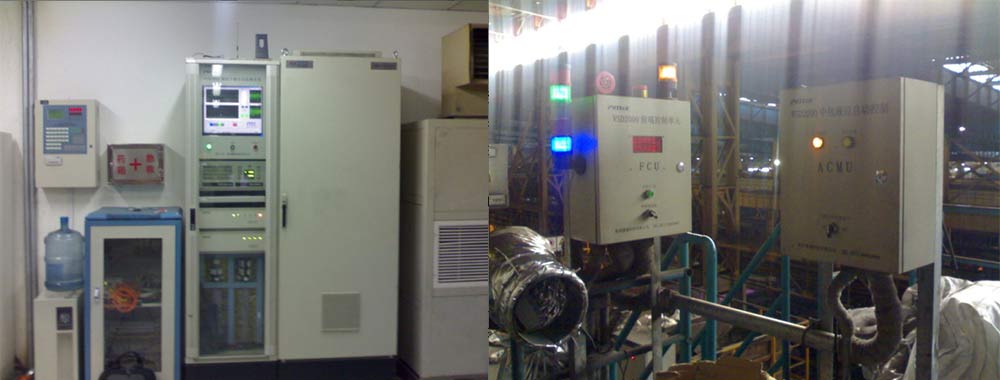

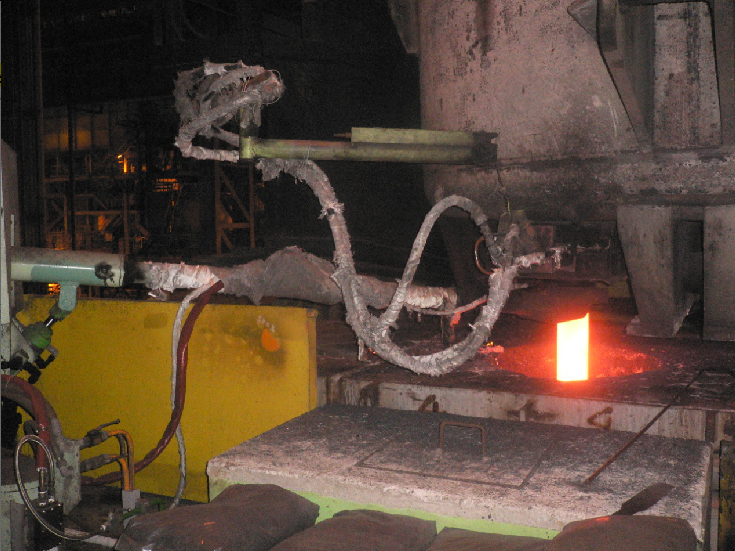

以下是江阴兴澄安装部分现场图片
（详细案例视频请点击）
