FCM固定式转炉炉衬测厚仪

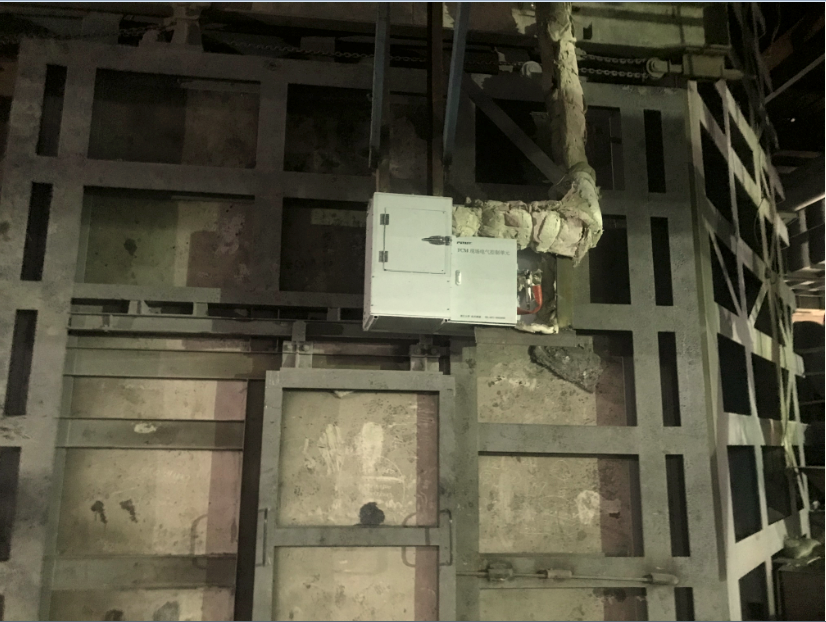

FCM固定式激光炉衬测厚系统和转炉一对一配套,事先将测厚系统三维激光扫描主体(含防护罩及附件)固定安装在炉前或炉后特定位置,省去了设备每次测量前的运输和定位时间,且操作人员在主控室即可远程控制炉衬测厚,测量更加准确、高效、便捷。
测厚过程中激光发射头和棱镜以一定的步距角高速旋转来快速改变其激光束的发射角度,脉冲激光到达被测物后,被部分反射回来,通过棱镜的高速旋转及激光收发装置高效运转,通常在60秒内便可以形成整个转炉内衬的区域表面三维轮廓,并通过坐标转换计算和模型对比获得炉衬厚度信息。

v原装进口高速三维激光扫描仪,测量速度高达98万点/秒;

v测量速度快,1分钟即可完成整个转炉测量,且测量点精细;

v测量时只需在主控操作界面即可完成,无需测量人员在现场操作,安全无事故

v测量时无需定位,操作更加便捷;

v核心部件多重防护(水冷、气冷、防尘、隔热、隔振等多重保护)

v仪器自带大气压校正功能:由于仪器是根据激光的飞行时间和相位来测量距离,所以不同的气压对其的测量会产生影响。仪器的气压校正功能可以根据测量当时的大气压力及其内部的修正曲线来校正测量结果,可以消除不良影响;

v核心部件隐藏式设计,全方位保障设备安全;

v独特的炉衬三维模型建模方法,将炉衬设计模型与实际安装制造误差相结合,更贴合炉衬实际使用现状;

v精确的测点三维坐标转换算法:仪器根据测量的角度和距离信息利用快速坐标变换算法将其转换成转炉圆柱坐标值从而得出测点的炉衬厚度;

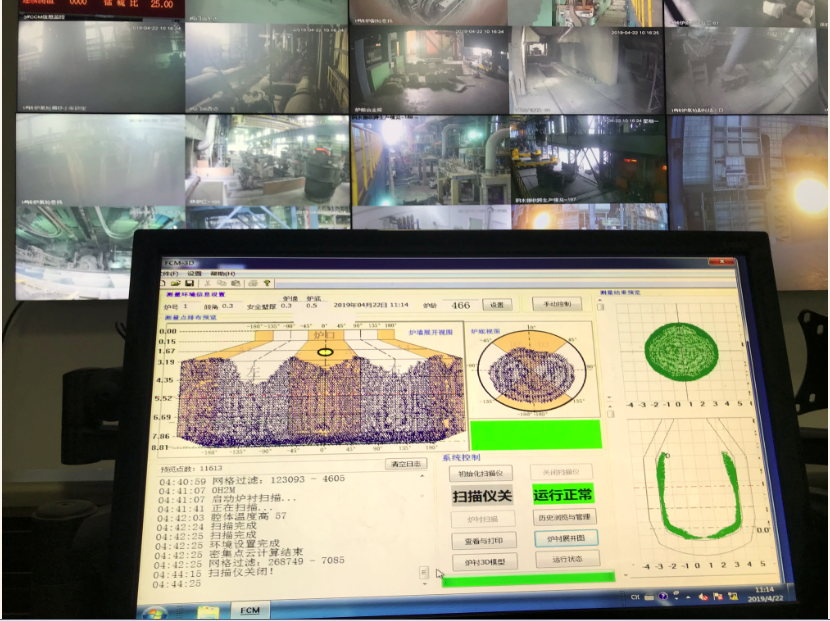

v可定制的多种测量结果显示方式、报表打印、趋势分析图
