LCM3D移动式转炉炉衬测厚仪
LCM3D移动式转炉炉衬测厚仪

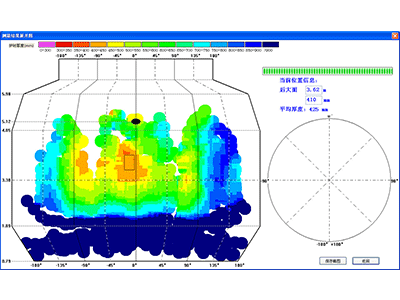

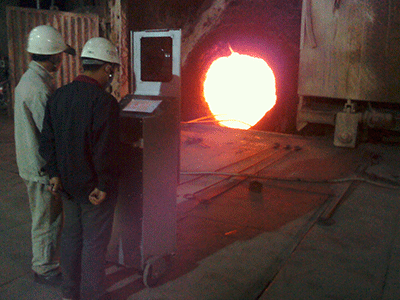

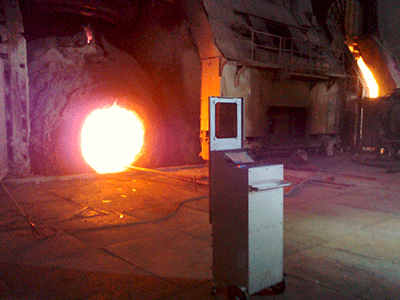

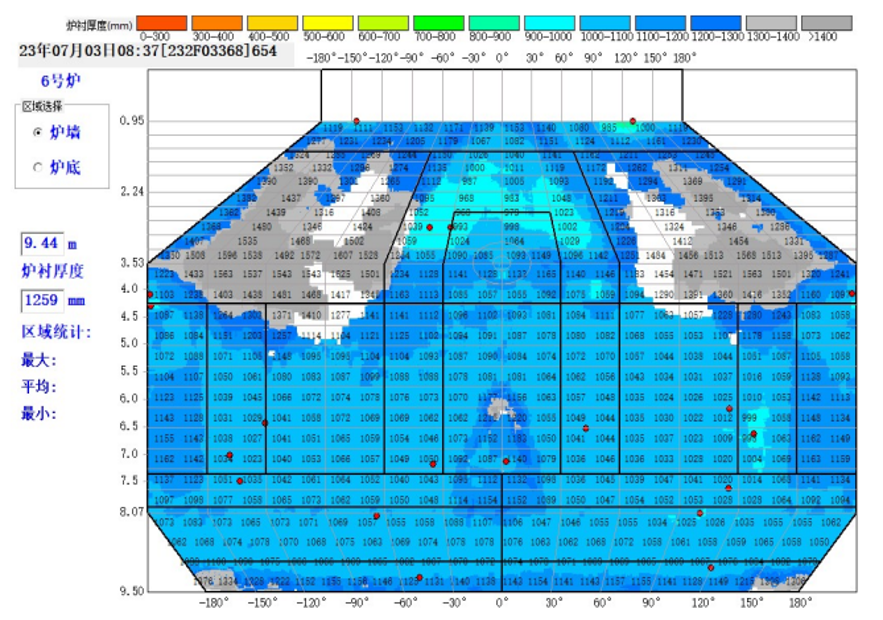

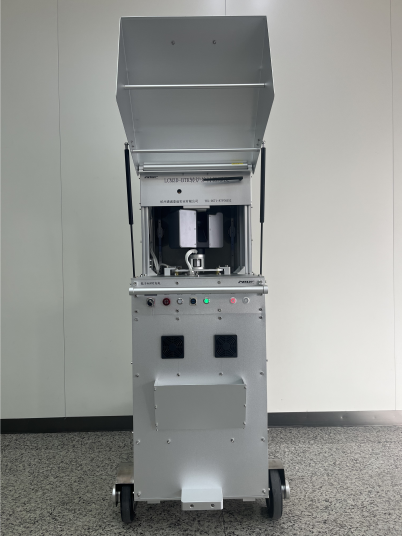

LCM-3D是杭州谱诚泰迪实业有限公司推出的新一代转炉炉衬测厚仪。该设备通过发射脉冲激光束到被测转炉的内衬表面，并接收返回的激光来测量其飞行时间，再根据激光的传输速度计算出设备与目标点的距离。在测量时用户将其推到转炉前平台上的某一定位置，设备进行快速自定位后便可开始对转炉的目标区域进行扫描测量。在测量时，设备激光头以一定的步距角旋转来快速改变其发射的脉冲激光束角度，在几分钟内便可以形成转炉内衬的区域表面三维轮廓，并通过坐标转换计算获得炉衬厚度信息。
测量精度 | ±3mm | 最大目标温度 | 1700℃ | 单面测量时间 | 1分钟左右 |
测量距离范围
| 2~100m | 工作温度
| -20℃~70℃ | 电池连续工作时间
| 6小时 |
测量激光类型
| 870nm，<0.48mW，I类激光 | 激光头测量角度
| 水平180°，垂直90° | 设备充电电源 | ~220V，5A |
自动水平双轴补偿 | ±100 mgon | 环境大气压修正范围 | -60~195ppm |
